斯派莎克 LE33 控制阀

LE33

斯派莎克 LE33 控制阀

斯派莎克 LE33 控制阀的适用场合

斯派莎克 LE33 是一款旧款二通控制阀,记录的应用范围为 DN15 至 DN100 的法兰式 PN16 工况。其铸铁阀体、等百分比流量特性以及可选的金属阀座或软阀座,使其适用于需要识别、维护已安装的 LE33,或根据其原始工作限制进行核查的场合。

本页面特意仅涵盖 LE33。共用的源手册还提及其他 L 系列阀门,但其结构和订购标识未纳入 LE33 选型字段。在制定新规格或下达更换订单之前,应向 斯派莎克 确认当前供货情况以及最终的执行器配套方案。

经核实的性能与结构

  • 记录的尺寸范围:DN15 至 DN100,采用法兰连接,阀体设计条件为 PN16。

  • 铸铁阀体,配有不锈钢阀芯、阀座和阀杆。

  • 等百分比流量特性,可调比为 50:1。

  • DN15-DN50 的行程为 20 mm,DN65-DN100 的行程为 30 mm。

  • 金属对金属阀座的泄漏等级符合 IEC 534-4 Class IV,泄漏量为 Kv 的 0.01%;采用记录的软阀座选件时可达到 Class VI。

  • 标准最高设计温度为 250 degC;采用记录的高温阀杆密封选件时可达 300 degC;最低工作温度为 -10 degC。

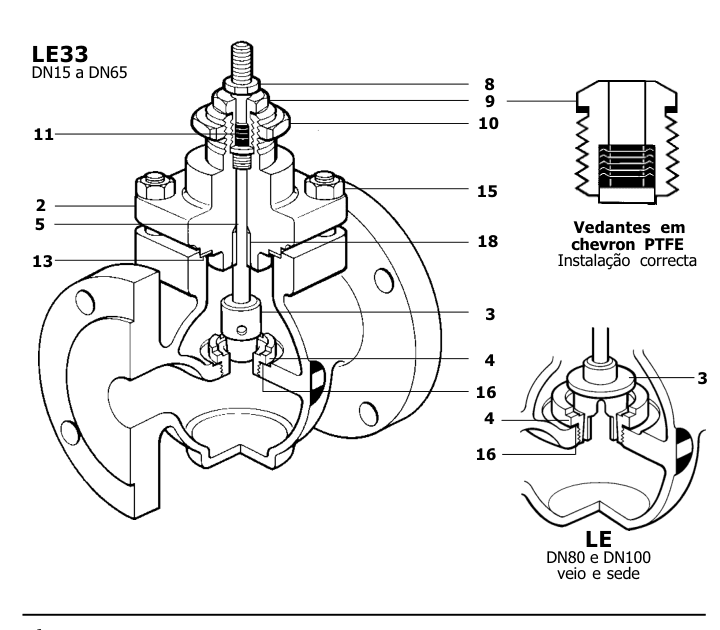

斯派莎克 LE33 控制阀剖面图,显示法兰式阀体、阀杆、阀芯、阀座和填料组件
旧版安装指南中的官方 LE33 剖面图和填料布置。部件编号与下文的材料和维护章节相对应。

应用与安装限制

阀门应安装在水平管道上,流向应与阀体上铸造的方向箭头一致。官方说明要求在上游安装过滤器;对于蒸汽工况,还应在上游安装汽水分离器,并在可能积聚冷凝水的位置设置适当的冷凝水排放装置。

最大压差并非仅由阀门决定的单一数值。它取决于所选执行器,必须根据执行器技术资料进行核查。同样,Kv 取决于具体配置,必须依据已安装阀门的铭牌或最终选型结果进行确认,而不能仅根据 LE33 型号推断。

LE33 PN16 压力和温度工作范围,包含标准填料和高温填料的限值
官方葡萄牙语指南中的 LE33 工作范围。深色区域要求采用记录的高温填料;浅灰色区域超出允许的工作范围。

选型或更换前需要确认的事项

  • 公称尺寸、法兰标准以及所需的 Kv。

  • 金属阀座或软阀座,以及所需的关闭等级。

  • 标准阀杆填料或高温阀杆填料。

  • 执行器类型、可用推力以及允许压差。

  • 工况是否仍处于记录的压力和温度范围内。

如需进行更全面的选型和更换比较,请先查看控制阀系列,再确认最终组件。

旧版文档说明

下方的安装与维护指南基于一份官方旧版文档。该指南仍可用于识别已安装 LE33 阀门的结构、日常维护要求、紧固扭矩和安全注意事项,但其本身不能证明产品目前仍可供货。

安装与维护指南

  1. 安装与调试

  2. 维护

  3. 技术详情

  4. 备件

文档范围:源手册涵盖 LE31 和 LE33。本英文网页版仅保留 LE33 的相关信息和操作程序;本单一型号页面特意排除了 LE31 的产品数据。

1. 安装与调试

安装

将阀门安装在水平管道上,流向应与阀体上铸造的箭头方向一致。按照适用的安装和维护说明将阀门安装到管道中。

务必在控制阀上游安装合适的过滤器。在蒸汽装置中,应在上游安装汽水分离器,并在阀门前方可能积聚冷凝水的位置设置疏水阀组。

旁路布置

建议在控制阀的上游和下游安装隔离阀,并在旁路中安装手动调节阀。这样,当控制阀被隔离进行维护时,可由旁路阀控制工艺过程。

调试

按照该执行器随附的 斯派莎克 安装、维护和操作说明对执行器进行调试。

2. 维护

例行维护

运行 24 小时后

检查管道连接和法兰螺栓的紧固程度。如果安装了高温石墨阀杆密封件,将压盖螺母拧紧约四分之一圈。切勿过度拧紧,否则过大的摩擦力可能会限制阀杆运动。

每三个月

目视检查密封件是否泄漏,并在需要时采取纠正措施。更换磨损的 PTFE V 形阀杆密封件。对于高温石墨阀杆密封件,将压盖拧紧约四分之一圈,同时避免产生过大的阀杆摩擦力。如果调整无法消除泄漏,请更换石墨填料。

每年

检查阀门是否存在磨损或损坏。根据需要更换损坏的阀杆与阀塞组件、阀座和密封件。高温石墨填料会发生正常的运行磨损,应在例行检查期间予以更换,以避免密封件过早失效。

更换 PTFE V 形密封件

  1. 隔离阀门两侧,并确认滞留压力已安全释放。

  2. 按照执行器的说明拆下执行器。

  3. 拧下四个阀盖螺母,然后将阀盖连同阀杆和阀塞一起拆下。请注意:隔离阀之间可能仍滞留有带压流体。

  4. 拆下锁紧螺母和压盖。抽出阀杆和阀塞,然后丢弃填料组和压盖垫片。

  5. 检查所有零件是否损坏或劣化。阀杆上的沉积物或划痕会导致密封件过早失效。

  6. 仔细清洁零件,避免刮伤阀杆或压盖孔。重新装上压盖和阀杆。

  7. 使用新垫片重新装上阀盖,并使阀杆伸出。装上四个螺母,确保阀塞落座,同时按照表中规定值将其拧紧。

  8. 将填料弹簧套在阀杆上,更换压盖垫片,装入新的 V 形密封件且不得损坏其密封唇,然后装上新的导向件。

  9. 将压盖充分拧紧,使垫片就位。确认阀杆可自由移动,然后重新装上锁紧螺母。

  10. 重新装上执行器和安装螺母,将执行器连接到阀杆,使阀门恢复运行,并检查填料是否泄漏。

更换石墨密封填料

  1. 隔离阀门,安全释放滞留压力,拆下执行机构,并按上述说明拆下阀盖组件。

  2. 拆下锁紧螺母和压盖,抽出阀杆和阀芯,并丢弃旧填料和垫片。

  3. 检查并清洁所有部件,更换任何损坏的阀杆或阀芯部件。

  4. 按原有顺序安装下支撑环、石墨环和上支撑环。相邻环的接口应错开 90 degrees。

  5. 小心地将阀杆和阀芯穿过填料插入。使用新垫片重新安装阀盖,使阀芯在阀座中居中,并按规定扭矩拧紧阀盖螺母。

  6. 拧紧压盖,直至其开始压紧填料,然后再拧一圈半。每次调整后都要移动阀杆,使密封件充分就位。

  7. 重新安装执行机构,并使阀杆在全行程范围内往复运动至少五次。根据阀门尺寸进行规定的最终压盖调整,调试执行机构并检查是否泄漏。切勿过度拧紧。

更换阀芯和阀座

  1. 隔离阀门两侧,安全释放滞留压力,拆下执行机构并拆下阀盖组件。

  2. 拆下锁紧螺母、压盖、填料和阀盖垫片。清洁阀盖并安装替换用阀杆和阀芯组件。

  3. 使用 斯派莎克 针对相应阀门尺寸和类型提供的专用工具旋出阀座。拆下并更换阀座垫片。

  4. 在新阀座螺纹上涂抹少量硅脂,将其旋入阀体并按规定扭矩拧紧。

  5. 使用新垫片重新安装阀盖,使阀芯在阀座中居中,并按规定扭矩拧紧四个阀盖螺母。

  6. 根据适用情况安装新的 V 形填料或石墨填料,确认阀杆可自由移动,重新安装执行机构并使阀门恢复运行。检查填料是否泄漏。

3. 技术参数

阀芯设计

型面式,DN15-DN65;V-port,DN80-DN100

金属阀座泄漏等级

IEC 534-4 Class IV,Kv 的 0.01%

软阀座泄漏等级

IEC 534-4 Class VI

流量特性

等百分比

可调比

50:1

行程

DN15-DN50 为 20 mm;DN65-DN100 为 30 mm

阀体设计工况

PN16

最高设计温度

标准型为 250 degC;配高温阀杆密封时为 300 degC

最低工作温度

-10 degC

冷态水压试验压力

24 bar(g)

最大压差

请参阅执行器技术资料

LE33 重量

尺寸

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

重量 (kg)

3.6

4.2

7.0

9.2

10.2

12.5

19.5

25.3

36.4

材料

零件

材料

标准

阀体

铸铁

DIN 1691 GG25

阀盖

球墨铸铁

DIN 1693 Gr. GGG40.3

阀芯、阀座和阀杆

不锈钢

BS 970 431 S29

销轴

不锈钢

AISI 304

压盖和锁紧螺母

不锈钢

BS 970 431 S29 / BS 6105 A4-80

V形填料

原生 PTFE

PTFE

填料弹簧

不锈钢

BS 2056 316 S42

阀盖、压盖和阀座垫片

半刚性层压石墨

-

阀盖双头螺柱和螺母

BS 4439 Gr. 8.8 / BS 3692 Gr. 8

填料导向件

玻璃纤维增强 PTFE

-

阀盖导向件

淬硬不锈钢

AISI 440B

建议拧紧扭矩

尺寸

阀座(N m)

阀盖螺母(N m)

V形填料压盖(N m)

DN15

40 +/- 5

15-20

25-30

DN20

53 +/- 3

20-25

25-30

DN25

80 +/- 5

25-30

25-30

DN32

130 +/- 5

40-45

25-30

DN40

220 +/- 5

40-45

25-30

DN50

150 +/- 5

60-65

25-30

DN65

300 +/- 12

47-53

32-38

DN80

400 +/- 16

55-61

32-38

DN100

600 +/- 24

45-51

32-38

安全注意事项

滞留压力: 拆卸阀盖时请小心,因为加压流体可能仍滞留在隔离阀之间。

填料泄漏: 如发现填料处泄漏,应立即处理。持续泄漏可能会冲蚀并损坏阀杆。

PTFE: PTFE 在其正常温度范围内呈惰性。如果加热至烧结温度,可能会产生有害烟气。应在靠近烟气源的位置设置抽排装置,并且不得在处理 PTFE 的场所吸烟。防止 PTFE 污染衣物,并彻底清洗双手。

层压垫片: 增强金属薄片既薄又锋利。请小心操作,以防割伤手或手指。

4. 备件及订购标识

订购备件时,请注明阀体标签上所示的产品代码,并使用文档中规定的备件描述。可提供的组件包括执行器安装螺母、填料组、阀杆和阀芯组件、阀座和垫片、阀盖垫片包以及石墨填料组。

源订购示例将 LE33 标识为 L 系列双通口等百分比阀,配有铸铁阀体和法兰连接。具体的 Kv、压力等级、阀杆密封选项和阀体标签代码必须从已安装的阀门上获取,或向 斯派莎克 确认;不得仅根据型号推断。
