Fig 34 碳钢 Y 型过滤器

适用于 DN15-DN400 管道的一体式法兰碳钢 Y 型过滤器，提供 EN、ASME 和 JIS/KS 法兰选项，并可选择不锈钢或 Monel 合金滤网。

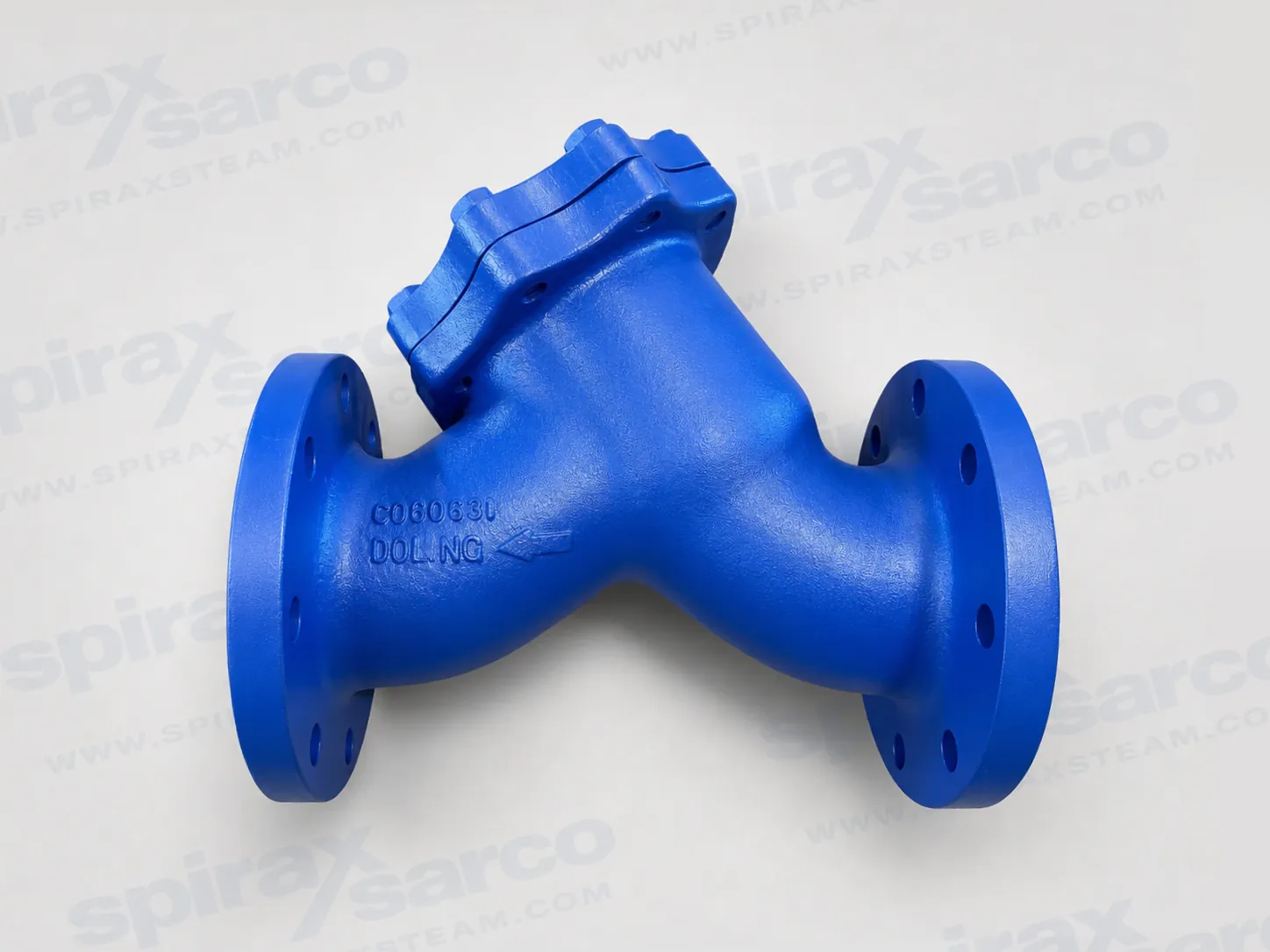

Fig 34 碳钢 Y 型过滤器

斯派莎克 Fig 34 是一款一体式法兰碳钢 Y 型过滤器，用于清除管道中的铁锈、水垢和其他杂质。其产品范围覆盖 DN15-DN400，可根据口径、材料标准和所需压力等级选择 EN、ASME 或 JIS/KS 法兰。

滤网规格随管径变化：标准不锈钢滤网在 DN15-DN80 采用 0.8 mm 穿孔，在 DN100-DN200 采用 1.6 mm 穿孔，在 DN250-DN400 采用 3 mm 穿孔。对于需要在杂质截留能力与压降之间取得不同平衡的应用，还可选择其他孔径、目数及 Monel 合金滤网。

范围和选择

DN15-DN200，EN材质： EN 1092 PN40 法兰。
DN15-DN200，ASTM 材质： ASME Class 150、ASME Class 300 和 JIS/KS 20 法兰。
DN250-DN400: EN 1092 PN16、PN25 或 PN40； ASME B16.5 150 或 300 级；和 JIS/KS 10 或 20。
工况范围： 压力和温度限制取决于法兰和材料配置；使用下面适用的表格和曲线，而不是单一的标题评级。

安装时，应使阀体箭头与流向一致。用于蒸汽或气体时，过滤器滤筒应处于水平面；用于液体时，滤筒应朝下。过滤网以及阀帽或阀盖垫片可作为备件提供。

EN 材质，DN15 至 DN200

技术信息： TI-P064-01、CMGT Issue 14。

Fig 34 是一种碳钢整体法兰 Y 型过滤器，采用 EN 材质。它符合欧洲压力设备指令 2014/68/EU。制造商的典型测试报告是标准的；可通过订购获得阀体和阀盖的 EN 10204 3.1 认证。

口径、滤网和连接

尺寸：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 DN150 和 DN200。标准法兰：EN 1092 PN40。

滤网	规格	尺寸范围
标准不锈钢	0.8 mm 穿孔	DN15-DN80
标准不锈钢	1.6 mm 穿孔	DN100-DN200
可选不锈钢	1.6 mm或3.0 mm；网目 40、100 或 200	按指定要求
可选 Monel	0.8 mm、1.6 mm 或 3.0 mm；目100	按指定要求

过滤器尺寸	排污阀	排水阀
DN15	¼ in	¼ in
DN20-DN25	½ in	½ in
DN32-DN40	1 in	¾ in
DN50-DN125	1¼ in	¾ in
DN150-DN200	2 in	¾ in

压力和温度限制

Fig 34 EN材质PN40压力温度曲线 — PN40 工作范围；阴影区域是不允许的。

阀体设计条件	PN40
PMA	40 bar g 在 50 °C
TMA	400 °C 在 23.8 bar g
最低允许温度	-29 °C
PMO	40 bar g 在 50 °C
TMO	400 °C 在 23.8 bar g
真空工况	在全真空条件下安全
冷态水压试验压力	69 bar g

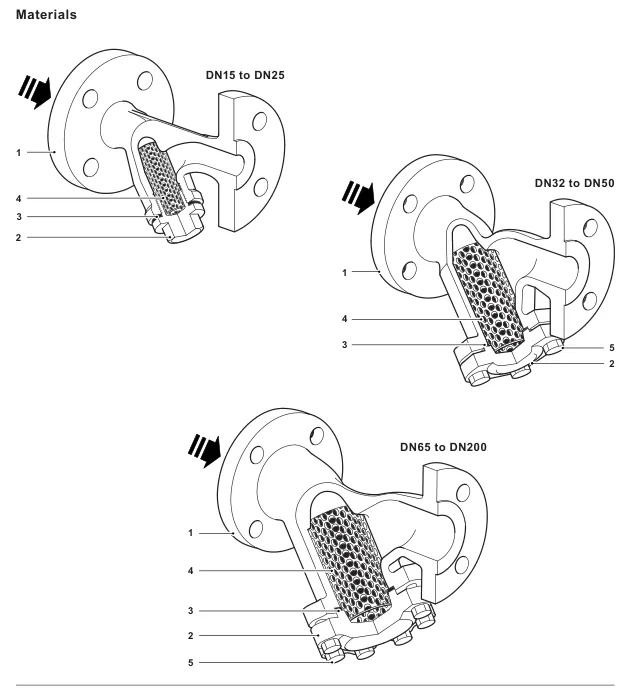

材料

No.	部件	材料
1	阀体	碳钢1.0619
2	阀帽，DN15-DN50	锻钢 C22.8
2	阀帽，DN65-DN200	碳钢1.0619
3	盖垫片	增强型膨胀石墨
4	过滤网	不锈钢ASTM A240 316L
5	螺栓	不锈钢ASTM A193 B7

流量系数

滤网	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
穿孔0.8/1.6/3.0 mm	5	8	13	22	29	46	72	103	155	237	340	588
目数 40/100	5	8	13	22	29	46	72	103	155	237	340	588
目数200	4	6	10	17	23	37	58	83	124	186	268	464

Cv (UK) = Kv × 0.963; Cv (US) = Kv × 1.156.

尺寸和重量

尺寸	A mm	B mm	C mm	筛分面积cm²	重量 kg
DN15	130	70	110	27	2.1
DN20	150	80	130	43	2.9
DN25	160	95	150	73	3.8
DN32	180	130	235	135	6.5
DN40	200	146	260	164	9.0
DN50	230	180	320	251	10.5
DN65	290	200	325	327	17.5
DN80	310	205	330	361	24.0
DN100	351	255	405	545	30.0
DN125	400	315	510	843	49.0
DN150	480	345	560	1117	68.0
DN200	600	440	710	1909	128.0

安装、订购和维修零件

沿阀体箭头流动方向安装。对于蒸汽或气体，请将滤筒保持在水平面上；对于液体，请将其指向下方。有关完整程序，请参阅安装和维护说明 IM-S60-18。妥善处理后，该产品可回收利用。

可用的备件包括滤网和一包三个盖垫片。订购时请注明过滤器尺寸、滤网材料以及所需的穿孔或网目。

ASTM 材质，DN15 至 DN200

技术信息： TI-P064-02、CMGT Issue 15。

这款一体式法兰碳钢 Y 型过滤器采用 ASTM 材质制成，可去除铁锈、水垢和其他管道碎片。它符合欧洲压力设备指令 2014/68/EU。制造商的典型测试报告是标准的；可通过订购获得阀体和阀盖的 EN 10204 3.1 认证。

口径、滤网和连接

尺寸：DN15-DN200（½-8 英寸）。标准法兰：ASME Class 150、ASME Class 300 和 JIS/KS 20。

滤网	规格	尺寸范围
标准不锈钢	0.8 mm 穿孔	DN15-DN80
标准不锈钢	1.6 mm 穿孔	DN100-DN200
可选不锈钢	1.6 mm或3.0 mm；网目 40、100 或 200	按指定要求
可选 Monel	0.8 mm、1.6 mm 或 3.0 mm；目100	按指定要求

过滤器尺寸	排污阀	排水阀
DN15	¼ in	¼ in
DN20-DN25	½ in	½ in
DN32-DN40	1 in	1 in
DN50-DN125	1¼ in	1¼ in
DN150-DN200	2 in	¾ in

压力和温度限制

Fig 34 ASTM 材质ASME和JIS压力和温度曲线 — 工作范围因 ASME Class 150、ASME Class 300 和 JIS/KS 20 法兰而异。

阀体设计条件	PN50 / ASME 300
PMA	50 bar g 位于 37.7 °C（725 psi g 位于 100 °F）
TMA	398.8 °C 位于 34.8 bar g（750 °F 位于 505 psi g）
最低允许温度	-29 °C (-20.2 °F)
PMO	50 bar g 在 37.7 °C
TMO	398.8 °C 在 34.8 bar g
真空工况	在全真空条件下安全
冷态水压试验压力	78 bar g (1131 psi g)

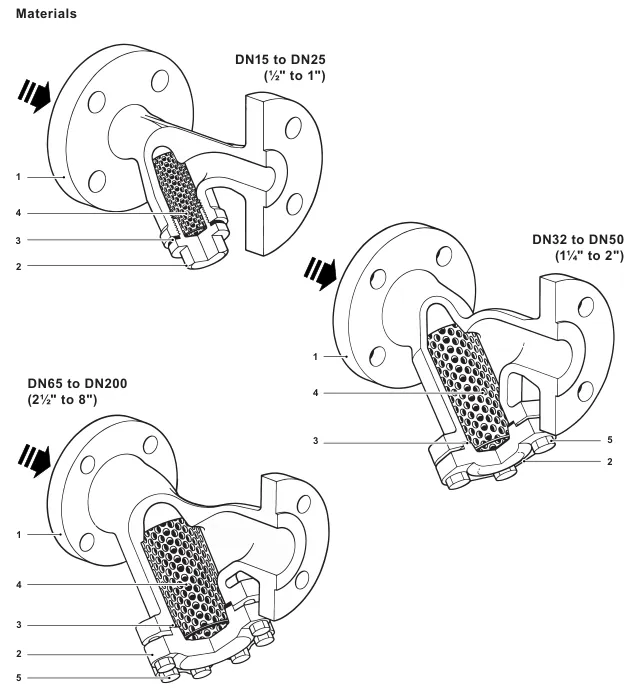

材料

No.	部件	材料
1	阀体	碳钢ASTM A216 WCB
2	阀帽，DN15-DN50	锻钢 A105N
2	阀帽，DN65-DN200	碳钢ASTM A216 WCB
3	盖垫片	增强型膨胀石墨
4	过滤网	不锈钢ASTM A240 316L
5	螺栓	碳钢ASTM A193 B7

流量系数

滤网	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
穿孔0.8/1.6/3.0 mm	5	8	13	22	29	46	72	103	155	237	340	588
目数 40/100	5	8	13	22	29	46	72	103	155	237	340	588
目数200	4	6	10	17	23	37	58	83	124	186	268	464

尺寸和重量

尺寸	ASME 150 A mm	ASME 300 A mm	JIS/KS 20 A mm	B mm	C mm	过滤面积 cm²	kg
DN15	120	127	126	70	110	27	2.1
DN20	144	150	150	80	130	43	2.9
DN25	154	160	159	95	150	73	3.8
DN32	180	180	178	130	235	135	6.5
DN40	200	208	202	146	260	164	9.0
DN50	230	240	232	180	320	251	10.5
DN65	290	289	278	200	325	327	17.5
DN80	310	311	297	205	330	361	24.0
DN100	351	351	333	255	405	545	30.0
DN125	401	401	383	315	510	843	49.0
DN150	473	478	461	345	560	1117	68.0
DN200	593	600	577	440	710	1909	128.0

安装、警告和维修零件

沿阀体箭头流动方向安装。对于蒸汽或气体，请将滤筒保持水平；对于液体，将其指向下方。有关完整程序，请参阅安装和维护说明 IM-S60-18。盖垫圈包含一个薄的不锈钢支撑环，如果处理或处置不小心，可能会造成伤害。

可用的备件包括滤网和一包三个盖垫片。订购时请注明尺寸、滤网材料、穿孔或网状以及法兰连接。

大口径系列，DN250 至 DN400

技术信息： TI-P168-07、CMGT Issue 6。

这种整体式法兰 Fig 34 可清除大口径管道上的铁锈、水垢和其他碎片。它符合欧洲压力设备指令 2014/68/EU，并在需要时带有 CE 标志。主体和阀盖可提供 EN 10204 3.1 材料认证。

尺寸、滤网、连接和 Kv

尺寸：DN250、DN300、DN350 和 DN400。标准凸面连接为 EN 1092、PN16、PN25 或 PN40； ASME B16.5 150级或300级；和 JIS/KS 10 或 20。

滤网	规格
标准不锈钢	3 mm 穿孔
可选穿孔	0.8 mm, 1.6 mm 或 5 mm
可选目数	40, 100 或 200
可选 Monel	可根据要求提供

滤网	DN250	DN300	DN350	DN400
穿孔 Kv	950	1300	1800	2300
目数型 Kv	850	1100	1500	1900

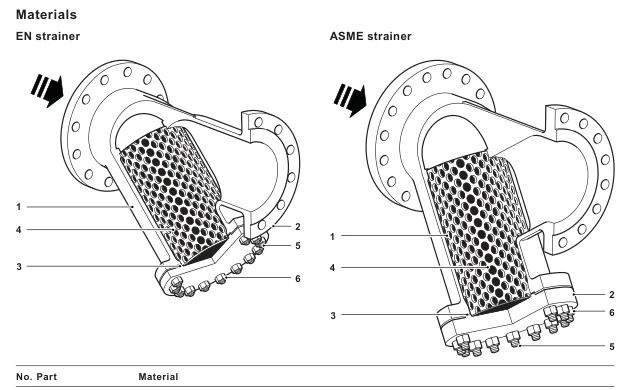

可在阀盖上钻孔以安装 2 英寸排污阀和 2 英寸排水阀。

材料

No.	部件	材料
1	阀体	碳钢 EN 10213 1.0619+N / ASTM A216 WCB
2	覆盖	碳钢 EN 10213 1.0619+N / ASTM A216 WCB 或 ASTM A105N
3	垫片	增强型膨胀石墨
4	滤网	不锈钢
5	种马	碳钢ASTM A193 B7
6	螺母	碳钢ASTM A194 2H

EN 压力和温度限制

等级	PMA	TMA	PMO 饱和蒸汽	TMO
PN40	40 bar g 在 50 °C	400 °C 在 23.8 bar g	30.7 bar g 在 237 °C	400 °C 在 23.8 bar g
PN25	25 bar g 在 50 °C	400 °C 在 14.8 bar g	20 bar g 在 215 °C	400 °C 在 14.8 bar g
PN16	16 bar g 在 50 °C	400 °C 在 9.5 bar g	13.2 bar g 在 196 °C	400 °C 在 9.5 bar g

ASME 压力和温度限制

等级	PMA	TMA	PMO 饱和蒸汽	TMO
300级	51.1 bar g 在 38 °C	425 °C 在 28.8 bar g	41.5 bar g 在 254 °C	425 °C 在 28.8 bar g
150级	19.6 bar g 在 38 °C	425 °C 在 5.5 bar g	13.6 bar g 在 197 °C	425 °C 在 5.5 bar g

JIS/KS 压力和温度限制

等级	PMA	TMA	PMO 饱和蒸汽	TMO
JIS/KS 20	34 bar g 在 120 °C	425 °C 在 20.0 bar g	30.1 bar g 在 236 °C	425 °C 在 20.0 bar g
JIS/KS 10	14 bar g 在 120 °C	300 °C 在 10.0 bar g	12.4 bar g 在 193 °C	300 °C 在 10.0 bar g

最低允许和工作温度：-29 °C。该产品在全真空条件下是安全的。最大冷态水压试验压力为1.5×PMA。

尺寸和重量

尺寸	EN/JIS A mm	ASME 150 A mm	ASME 300 A mm	B EN/ASME mm	C EN/ASME mm	滤网面积 mm² EN/ASME	体重范围公斤
DN250	730	622	622	515 / 560	957 / 1005	371800 / 371800	163-218
DN300	850	699	711	570 / 640	1020 / 1098	439300 / 439300	214-344
DN350	980	787	838	620 / 770	1205 / 1320	653400 / 593800	377-454
DN400	1100	914	864	710 / 730	1340 / 1360	641400 / 641400	487-617

安装、警告和维修零件

沿阀体箭头流动方向安装。对于蒸汽或气体，请将滤筒保持水平；对于液体，将其指向下方。有关完整程序，请参阅安装和维护说明 IM-S60-18。盖垫圈包含一个薄的不锈钢支撑环，如果处理不当可能会造成伤害。

可用的备件包括过滤网和一包三个盖垫片。订购时请注明尺寸、法兰连接、滤网材料以及所需的穿孔或网孔。

尺寸	数量	紧固件	扭矩N·m
DN15	1	22 mm / M28	50-55
DN20	1	27 mm / M32	60-66
DN25	1	27 mm / M42	100-110
DN32-DN40	4	19 mm / M12 × 30	20-24
DN50	6	19 mm / M12 × 35	20-24
DN65	8	19 mm / M12 × 35	20-24
DN80	8	19 mm / M12 × 35	30-35
DN100	8	24 mm / M16 × 45	50-55
DN125	8	30 mm / M20 × 50	70-77
DN150	8	30 mm / M20 × 55	80-88
DN200	12	36 mm / M24 × 65	120-130

尺寸	数量	紧固件	扭矩N·m
DN15	1	22 mm	50-55
DN20	1	27 mm	60-66
DN25	1	27 mm	100-110
DN32-DN40	4	19 mm / M12 × 30	20-24
DN50	6	19 mm / M12 × 35	20-24
DN65	8	19 mm / M12 × 35	20-24
DN80	8	19 mm / M12 × 35	30-35
DN100	8	24 mm / M16 × 45	50-55
DN125	8	30 mm / M20 × 50	70-77
DN150	8	30 mm / M20 × 55	80-88
DN200	12	36 mm / M24 × 65	120-230

尺寸	联系	数量	紧固件	扭矩N·m
DN250	ASME Class 150 / EN	16	1⁄4 英寸/3/4 英寸-10UNC	160-180
DN250	ASME Class 300	16	1 7/16 英寸/7/8 英寸-9UNC	180-200
DN300	ASME Class 150 / EN	16	1⁄4 英寸/3/4 英寸-10UNC	200-220
DN300	ASME Class 300	18	1 7/16 英寸/7/8 英寸-9UNC	210-230
DN350	ASME Class 150 / EN	20	1⁄4 英寸/3/4 英寸-10UNC	220-240
DN350	ASME Class 300	22	1 7/16 英寸/7/8 英寸-9UNC	230-250
DN400	ASME Class 150 / EN	22	1 7/16 英寸/7/8 英寸-9UNC	330-350
DN400	ASME Class 300	16	1 13/16 英寸/1⅛ 英寸-7UNC	480-530
