VB21 不锈钢真空破坏阀

斯派莎克 VB21 不锈钢真空破坏阀

斯派莎克 VB21 真空破坏阀是一款紧凑型专用不锈钢装置，适用于通用的冷凝蒸汽、蒸汽及液体系统。它的作用直接而重要：当连接系统内部压力低于进气口压力时，阀门开启并引入空气。该动作可补偿蒸汽冷凝造成的体积损失，帮助防止管道或储罐内形成真空。在正常正压运行时，精密研磨的阀芯保持贴合阀座，实现严密切断。

这一工作原理使 VB21 适用于蒸汽运行后或其他冷凝工况后密闭空间可能冷却的场合。蒸汽凝结为冷凝水后所占体积会显著减小；若不能在正确位置引入空气，系统压力可能迅速下降。VB21 在真空开始形成时自动响应，有助于冷凝水有效排放，并降低非预期压差对连接系统造成的影响。

VB21 在系统循环中的工作方式

在正常运行条件下，系统内压力高于大气进气连接处的压力。该压力关系使不锈钢阀芯牢固压在阀座上。蒸汽冷却并开始冷凝时，上腔压力下降。阀芯保持就位，直至腔室压力低于进气口压力；该进气口通常处于大气压力。此时阀芯抬起，空气经上腔进入系统。

其响应阈值很低：公开资料给出的真空破坏阀开启所需压差为 4.6 mm Hg。技术资料还给出 Kv 值 0.52，以及不同压差范围下的空气流量曲线。这些数值应结合使用，而不应视作彼此独立的结论。开启压差说明阀门何时开始响应；流量曲线则说明流量建立后，可提供的空气流量与压差之间的关系。

当系统恢复正压时，压力关系随之改变，阀芯重新回到阀座。切断性能符合 EN 12266-1 Rate E。该装置完全依靠机械作用，因此正确选型和安装决定了在需要时空气通路是否可用，以及在正常运行时是否保持关闭。

不锈钢结构与已确认材料

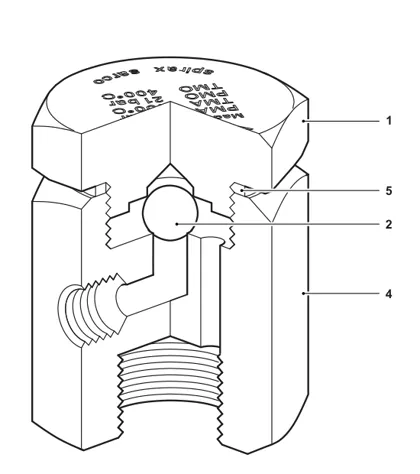

VB21 的主要承压部件和运动部件均采用不锈钢。公开材料表列明：阀盖和阀体为 AISI 303 不锈钢，阀芯为 AISI 440 C 不锈钢，垫片为 AISI 304 不锈钢。该结构使工程师能够以明确的材料依据进行相容性审查，并使标准 VB21 与黄铜阀体的替代产品有所区别。

仅凭材料名称不能证明其适用于所有工艺流体。安装说明将标准适用范围规定为第 2 组工况下的蒸汽、空气以及水或冷凝水。若拟用于其他流体，须在选型前由斯派莎克确认适用性。标准 VB21 也不应被视为具有另行指定型号所对应的食品接触声明；认证与合规要求必须与实际订购的产品完全一致。

本产品符合适用的欧盟压力设备指令和英国压力设备（安全）法规要求。安装说明将其归为第 2 组气体和液体工况的 SEP。订货时提出要求，可提供制造商典型试验报告。这些文件可支持采购和项目记录，但不能替代对实际系统设计条件的核查。

连接、尺寸与外形空间

系统连接为 1/2 英寸 BSP 或 NPT 螺纹；大气进气口为独立的 1/8 英寸 BSP 或 NPT 螺纹连接。必须明确选择螺纹型式：公称尺寸相同并不意味着 BSP 与 NPT 螺纹可以互换。公开订货示例为 1/2 英寸 BSP 产品，当前产品记录还将物料代码 0190195 对应于该配置。订购时应确认 NPT 的供货情况。

VB21 的外形紧凑。对于 1/2 英寸规格，技术资料给出的近似总尺寸为：A 52 mm，B 和 C 均为 36 mm；B 为对边尺寸。产品近似重量为 0.33 kg。这些尺寸可用于布置和工具操作空间检查，但周边管道仍应预留足够空间以便安装、检查和整机更换。

压力与温度选型

阀体按 PN25 条件设计。最大允许压力为 120 °C 时 25 barg；最大允许温度为 13 barg 时 400 °C。运行条件方面，饱和蒸汽最大工作压力为 21 barg，最大工作温度为 13 barg 时 400 °C。最低工作温度为 0 °C，最大冷态水压试验压力为 38 barg。

这些数值表示压力—温度包络线上的相互关联点，而不是可任意组合的独立最大值。拟定运行点必须位于公开包络线内，且处于禁止区域之外。-48 °C 的最低允许材料温度同样不等于正常最低工作温度。若在低于 0 °C 的条件下运行，应咨询斯派莎克。若非自排水安装可能暴露于冰点以下环境，还必须提供适当的防冻措施。

选型应同时考虑稳定运行条件和可信的瞬态工况。若系统可能超过阀门的压力或温度限制，则必须配置合适的超压或超温保护装置。阀门的压力等级并不能免除对容器、管道、连接件及所有其他相连部件进行同一设计工况核查的要求。

适用位置与使用方式

文件明确的应用范围是冷凝蒸汽、蒸汽或液体系统中的通用工况。就实际选型而言，系统必须具有一个位置：在该位置引入空气能够防止真空，且空气能够到达需要保护的空间。在蒸汽系统中，技术资料要求将阀门安装在系统最高点，并确保其不会被冷凝水淹没。进气通路被淹没，或产品位置使空气不能到达相关容积，都会削弱预期功能。

VB21 应垂直安装，1/2 英寸系统连接位于底部。1/8 英寸进气口与大气相通，且必须保持畅通。其排放或进气管路必须通向安全地点，因为从该连接处释放的流体温度可达 100 °C。连接管道应得到支撑，以免外部载荷传递到阀体上。

这些要求并非只是布置偏好。垂直安装确保内部阀芯、阀座和系统连接之间维持预期关系；最高点布置可降低装置被冷凝水淹没的风险；畅通并安全引至大气的连接则维持阀门动作所需的压力基准。因此，应在设计阶段以及现场作业开始前查阅完整安装指南。

维护方式与全生命周期规划

VB21 为不可维护产品。其内部没有可维修部件，也没有可供订购的备件。若其在正压下不能正确关闭，或在系统压力下降时不能引入空气，必须更换整台装置。这简化了备件决策，但也使隔离、检修可达性和更换规划在设计阶段尤为重要。

拆卸前必须隔离连接系统、泄压并使其冷却。由于安装可能不是自排水的，装置内可能残留流体。替换件必须满足所需压力能力和螺纹标准；重新订购时还应再次说明任何认证要求。产品可按适用的当地要求和现行产品合规指引谨慎处理并回收。

订购前应确认的事项

完整选型应从工艺工况开始，而不仅是型号代码。确认目标介质属于文件规定的服务范围后，再确定最高和最低压力—温度工况。检查 1/2 英寸 BSP 或 NPT 系统连接、对应的 1/8 英寸大气连接、垂直安装位置、最高点位置以及安全空气通路。应预留安装和未来整机更换所需的实体操作空间。

最后，订购时应明确螺纹型式及任何试验报告或检验要求。对于所列的 1/2 英寸 BSP 配置，物料代码 0190195 可作为准确的采购参考。采用完整规格可避免螺纹标准或标准 VB21 与另行指定型号之间的歧义。以下技术信息和安装指南提供完成该审查所需的尺寸、运行包络线、容量、安全和安装细节。
